ボトムブラケットの軸長

chase edge microにBOXの135mmのクランクを取り付けようとしたら、クランクがチェーンステーにあたるんですよ。

写真をみる限り130mmでもキワドイかも。BOX FIVE クランクは普及価格のクランク（USAの直販で約$70）です。でも、レース用部品としてなるべく狭くするのは妥当な設計ではないかと思いますし、造形も美しくてメーカーの志を感じます。microに135mmというクランク長が、車体の設計にあってませんから仕方ない。135mmのクランクを使うのであれば、車体も大きくしてminiにするのが妥当です。

でも、ボトムブラケットの軸長を長いものにすれば、とりあえず解決するのではないかと思ったので、我が家のスクエアテーパータイプのBMXの軸長を調べた結果。

• Chase edge micro：Shimano 110mm
• Haro race mini：AC 110mmかな
• Redline pitboss #1（姉用こまち号）：Shimano 110mm たぶん
• Redline pitboss #2（弟用はやぶさ号）：Shimano 113mm

というわけで、pitboss はやぶさ号の113ｍｍを取り付けた結果、

ぎりぎり回るようになりました。マージンが小さいので厳しいかなと思ったのですが、軽く試走してみたら案の定カンカンあたります。

フレームを削る／クランクを削るというアドバイスもいただきましたが、車体はあと1ー2年でサイズアウトして手放すことになることと、クランクは新品なので削るのもしのびなく。

そもそも、130mmにあてがあって、135mmへのチャレンジなので、無理してもいいことがないと思いサクッとあきらめました。

というわけでchase edge microは、BBを軸長110mmに戻して、レンタルしていたクランクを返却してもらいクランク長130mmに。
※ペダルも変えてみたけど、やっぱり大きいみたいなので、これは再考。

BOXのクランクはとりあえずこちらへ。かっちょえー。

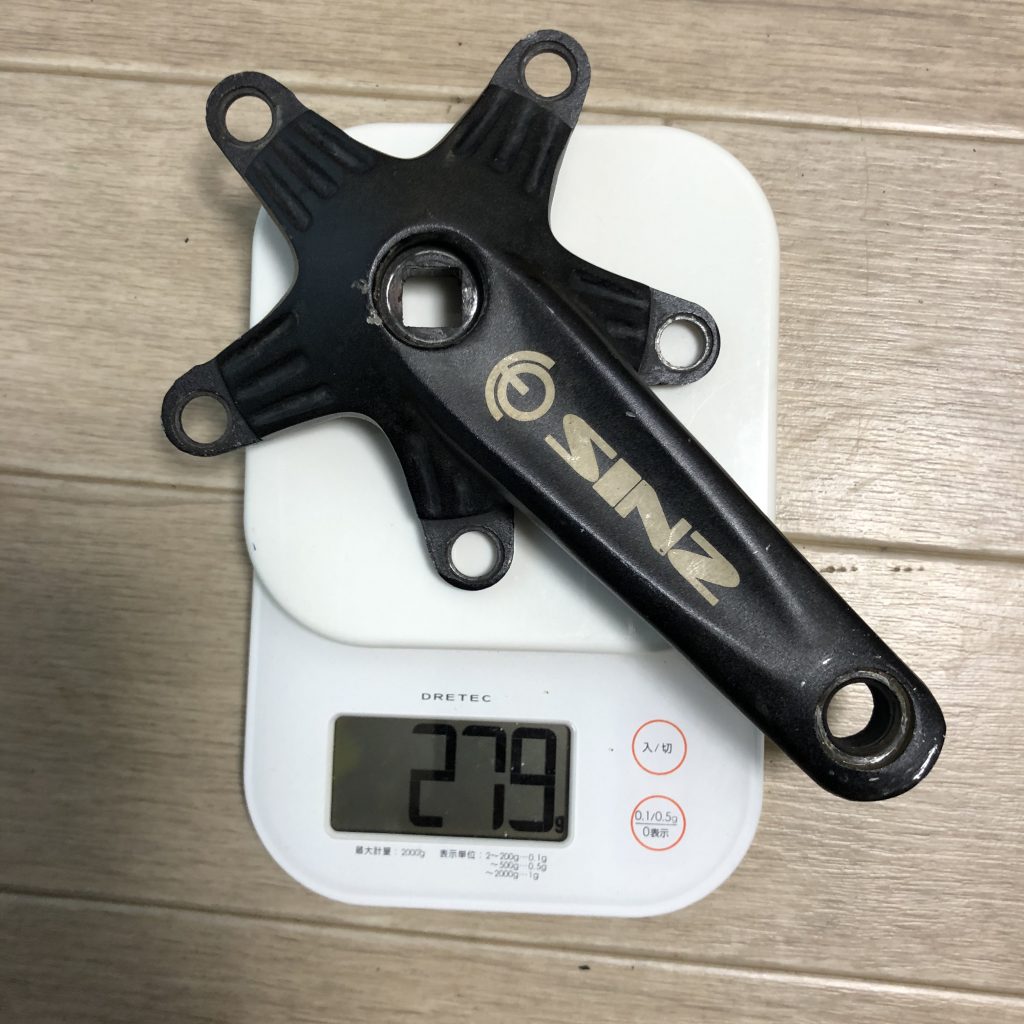

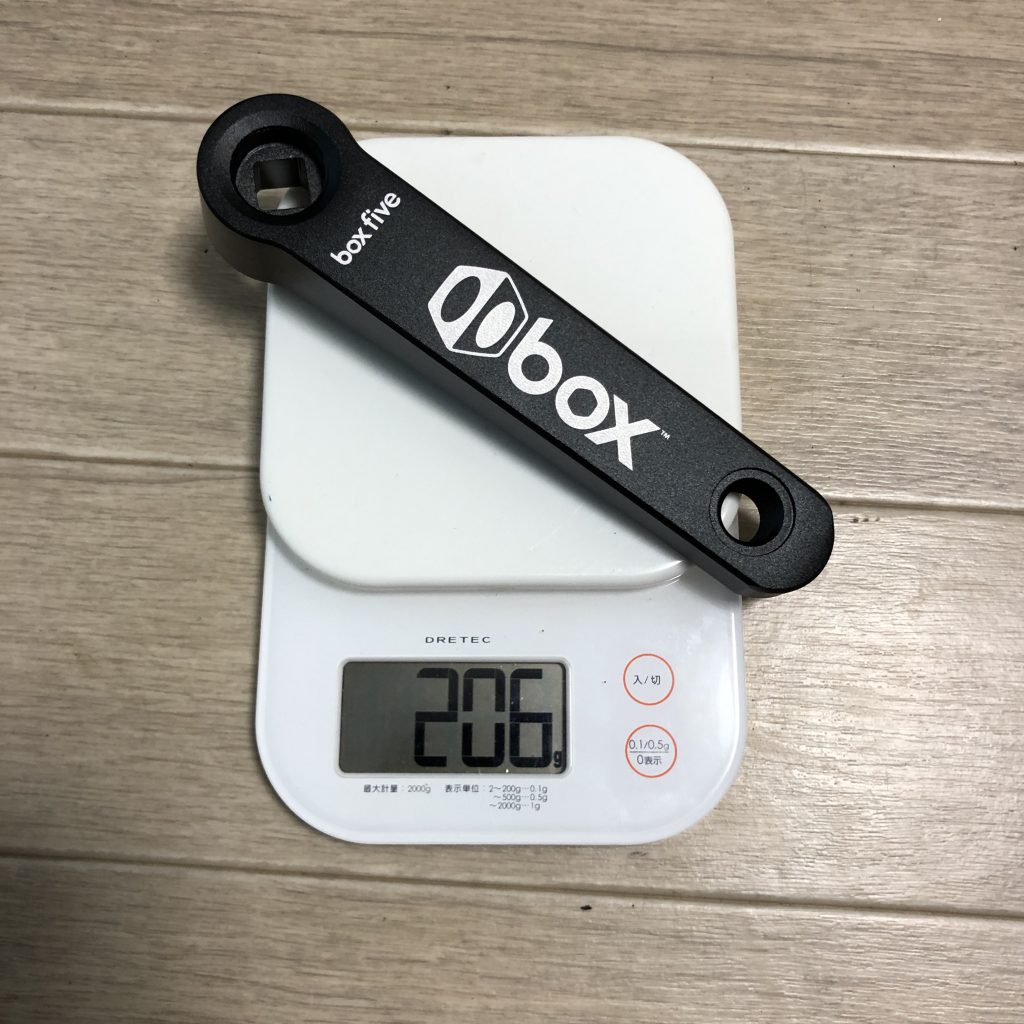

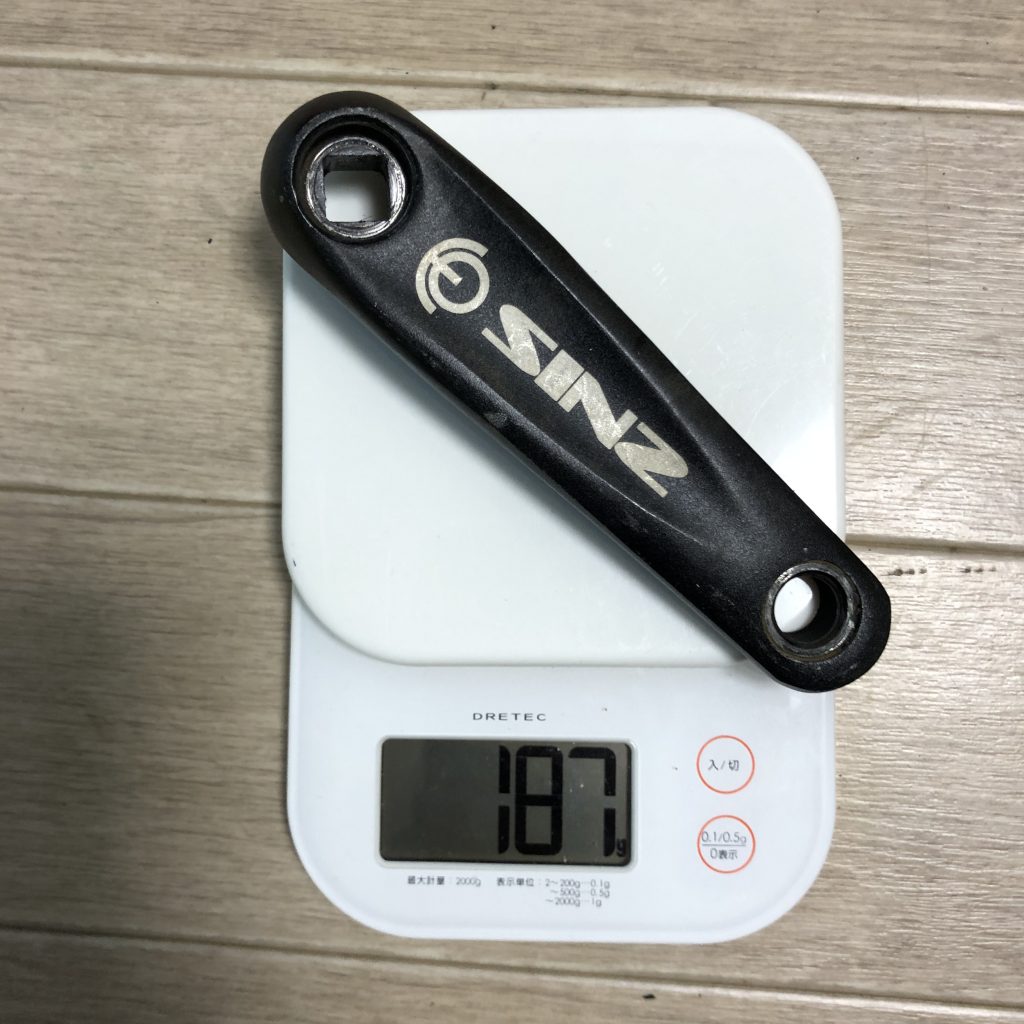

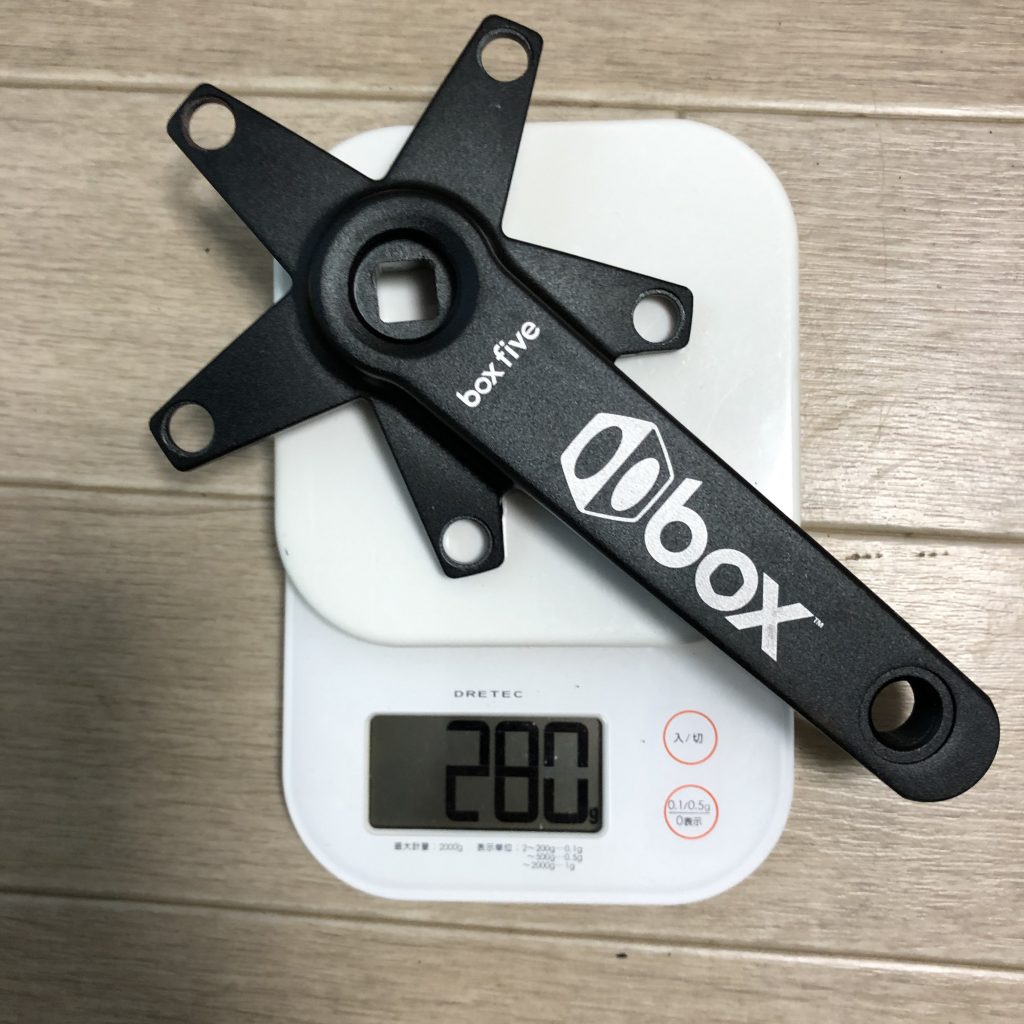

以下は計測したので参考
